ТУРБОДОЗАТОР

Назначение Турбодозатора

Турбодозатор – предназначен для дозирования концентрата пенообразователя из емкости хранения в воду для целей пожаротушения с заданным, фиксированным процентом дозирования в диапазоне указанных давлений и расходов воды.

Турбодозатор использует воду, подаваемую под давлением от пожарного насоса как источник привода, с частичной потерей давления. Турбодозатор является энергонезависимым устройством и для его привода не требуется источник электроэнергии или какой-либо другой внешний привод кроме воды под давлением, подаваемой пожарным насосом.

Турбодозатор не требует специальных процедур настройки и запуска в работу, включается самостоятельно при подаче воды.

Турбодозатор не требует каких-либо систем управления, обеспечивая требуемый процент дозирования во всем диапазоне расходов подаваемой воды автоматически, и что особенно важно диапазон расходов является очень широким для каждой из моделей.

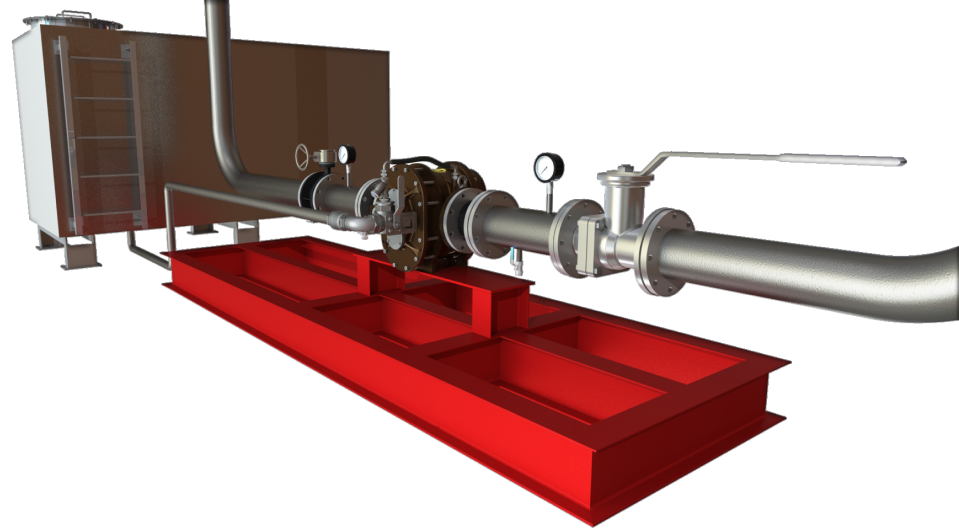

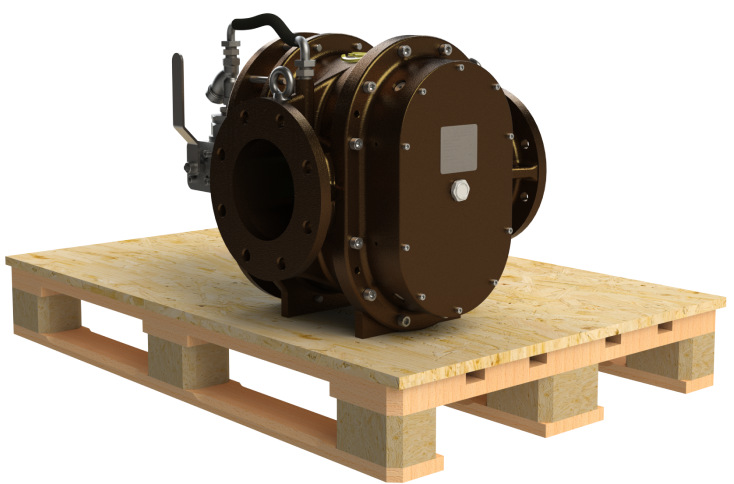

Турбодозатор подходит для применения в большинстве систем пожаротушения, в том числе комбинированных, может использоваться как в стационарных системах, так и в мобильном исполнении, например, в пожарных машинах, на прицепах или на транспортировочной тележке.

Основные компоненты

– гидравлический двигатель с двумя роторами;

– шестеренный насос для подачи пенообразователя;

– коробка передач с синхронизирующими шестернями;

– линия промывки шестеренного насоса с фильтром тонкой очистки;

– линия всасывания пенообразователя;

– трехходовой кран;

– линия нагнетания пенообразователя в воду.

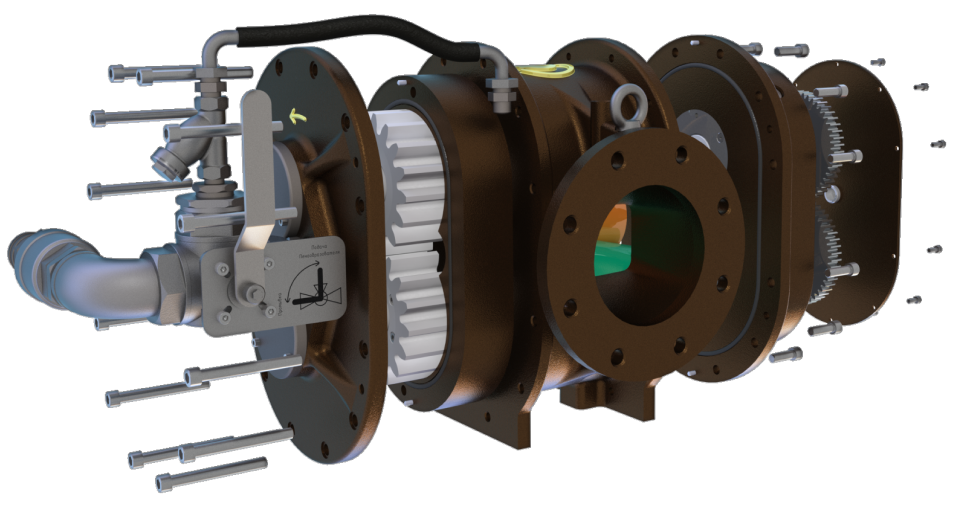

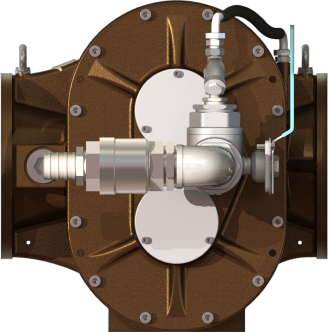

Устройство Турбодозатора

Гидравлический двигатель и шестеренный насос интегрированы друг с другом в едином сборном корпусе и при каждом обороте валов гидравлического двигателя через него проходит фиксированный объем воды, и одновременно при каждом обороте шестеренного насоса в выходящую из Турбодозатора воду подается фиксированный объем пенообразователя, заданный геометрическими параметрами шестеренного насоса и определяющий процент дозирования. Процент дозирования означает, что на выходе из Турбодозатора на единицу объёма раствора пенообразователя приходится по объёму соответственно: , 3% или 6% пенообразователя, остальное – вода.

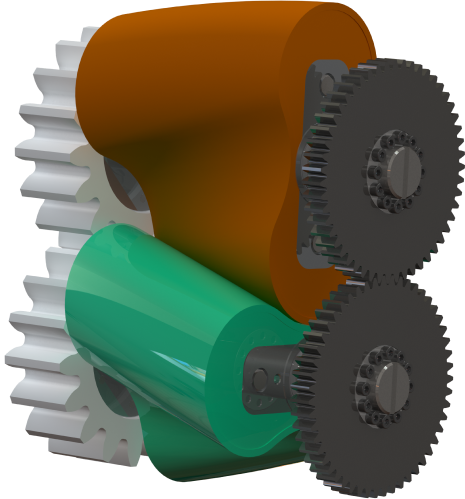

Гидравлический двигатель выполнен на базе инверсивного насоса Рутса и приводится в действие водой под давлением, подаваемой внешним пожарным насосом, и вращающей два ротора, входящих между собой в синхронное зацепление. Для обеспечения точной синхронизации этих роторов используются специальные синхронизирующие шестерни, вращающиеся в отдельной части корпуса Турбодозатора – коробке передач, заполненной трансмиссионным маслом и закрываемой крышкой со смотровым глазком для контроля уровня масла.

Шестеренный насос имеет ведущую и ведомую шестерни, расположенные на тех же валах, что и роторы гидравлического двигателя. Шестерни выполнены из специального пластика, устойчивого к высоким нагрузкам, трению и химическому воздействию пенообразователя. При вращении шестерен на линии всасывания пенообразователя создается разрежение и пенообразователь попадет в шестеренный насос, который нагнетает его через линию подачи в турбулентный поток воды, выходящий из Турбодозатора, что обеспечивает эффективное смешивание.

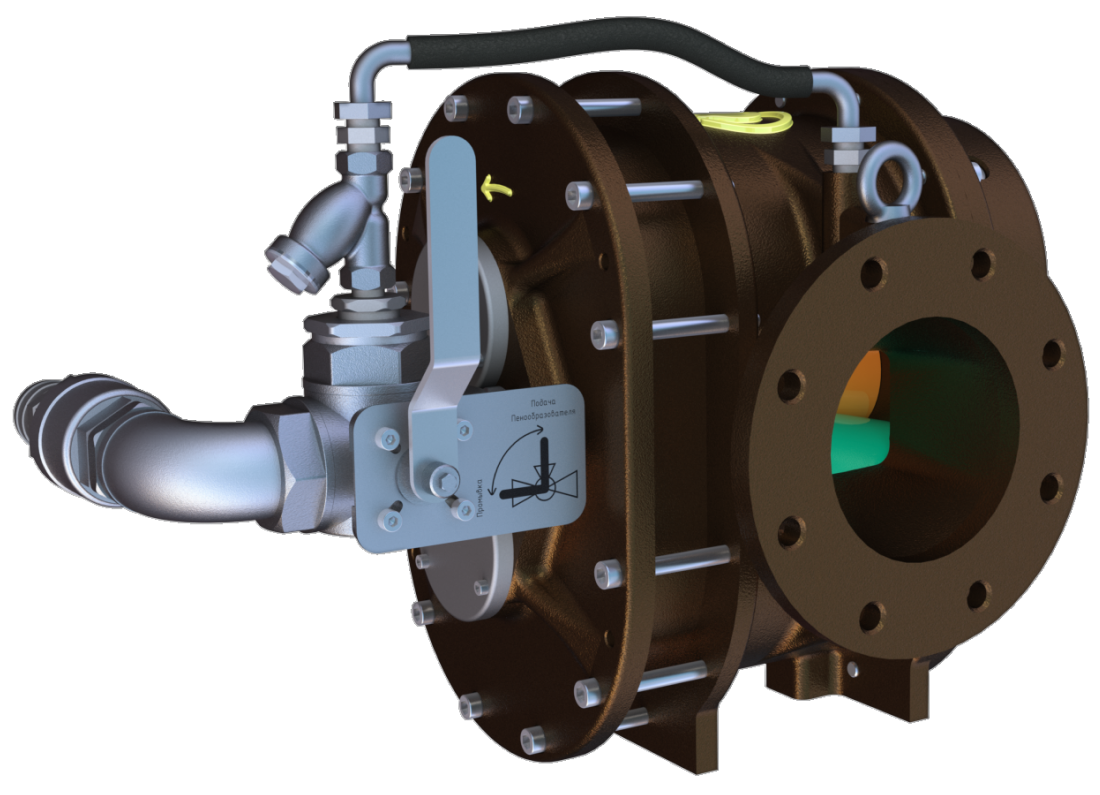

Турбодозатор имеет трехходовой шаровой кран, который установлен в линии подачи пенообразователя, соединяющейся с шестеренным насосом. Этот трехходовой кран служит в качестве переключателя, подавая через шестеренный насос либо пенообразователь, либо воду для промывки, с помощью которой остатки пенообразователя могут быть вымыты из шестеренного насоса после окончания использования. В стационарных системах пожаротушения данный кран может быть заменен на кран с приводом для автоматизации процесса открытия линии подачи пенообразователя. Фильтр тонкой очистки, установленный в линии промывки, гарантирует, что в шестеренный насос будет поступать только достаточно чистая вода.

Турбодозатор устойчив к наличию различных мелких загрязнений в подаваемой воде. Твердые частицы загрязнений могут проходить через гидравлический двигатель. Для ограничения допустимого размера частиц загрязнений необходимо использовать на входе в Турбодозатор пожарный фильтр. Рекомендуется применение универсального пожарного фильтра малого гидравлического сопротивления (желательно с наличием линии промывки). Тонкость фильтрации воды на входе в Турбодозатор обеспечивается внешним фильтром на уровне от 3 мм. до 7 мм.

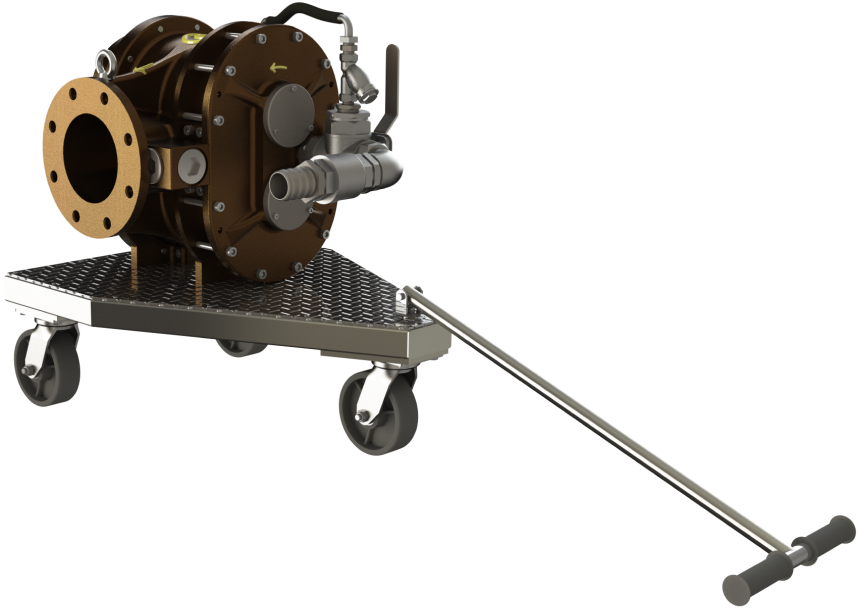

Турбодозатор предусматривает использование как в стационарных системах пожаротушения, так и на пожарных автомобилях, прицепах и в простом мобильном варианте, например, на транспортировочной тележке. Транспортировочная тележка имеет прочную сварную раму, выдерживающую нагрузку от веса Турбодозатора с подсоединенной трубной обвязкой. Тележку легко перемещать за ручку, которая имеет возможность свободно вращаться вокруг оси крепления и наклоняться под любым углом к горизонту.

Турбодозатор – представляет собой устройство, устанавливаемое на водяной магистрали, для обеспечения автоматического дозирования пенообразователя из ёмкости в поток воды.

При прохождении потока воды через турбодозатор осуществляется вращение турбины. Вращательное движение турбины передается на ось, которая приводит в действие объёмный насос, входящий в состав конструкции изделия. Объёмный насос осуществляет забор пенообразователя из системы хранения и дозирования и обеспечивает автоматическую подачу пенообразователя в магистраль под давлением выше, чем давление воды, обеспечивая требуемую концентрацию раствора.

Дозатор турбинный осевой предназначен для точного смешивания концентрата пенообразователя для систем пожаротушения с пресной или морской водой в пропорциях 3% и 6%. Область применения турбинного дозатора не ограничена. Рекомендовано применение на потенциально взрывопожароопасных объектах.

Турбодозатор не требует специальных процедур настройки и запуска в работу, включается самостоятельно при подаче воды. Турбодозатор не требует каких-либо систем управления, обеспечивая требуемый процент дозирования во всем диапазоне расходов подаваемой воды автоматически, и что особенно важно диапазон расходов является очень широким для каждой из моделей.

Турбинный дозатор осевой подходит для применения в большинстве систем пожаротушения, в том числе комбинированных, может использоваться как в стационарных системах, так и в мобильном исполнении, например, в пожарных машинах, на прицепах или на транспортировочной тележке.

Компания «Завод Спецхимпродукт» выпускает турбодозаторы моделей: ТДЗ – 01, 02, 03, согласно ТУ 28.13.13-039-78148123-2020.

Отличительные особенности

• ТДЗ-01,02,03 являются наиболее надёжными из устройств для дозирования пенообразователя в воду, так как осуществляет дозирование в широких диапазонах расходов за счёт энергии потока воды в магистрали, без дополнительных источников энергии;
• материалы, из которых изготавливаются дозаторы ТДЗ-01,02,03, не подвергаются сказывающемуся на работоспособности изделия негативному влиянию воды (в том числе жёсткой и морской) и примесей, водных растворов пенообразователя и различных видов пенообразователя;
• применение турбодозатора позволяет значительно упростить систему дозирования (отсутствует необходимость установки насосной группы подачи пенообразователя и дополнительных клапанов), сократить трудоёмкость и стоимость работ при эксплуатации;
• возможность проверки работоспособности турбодозатора (функция циркуляции пенообразователя из ёмкости и обратно в ёмкость);
• практически отсутствует необходимость технического обслуживания дозатора ТДЗ-01,02,03 благодаря его простой и прочной конструкции.

Дозатор турбинный состоит из следующих основных элементов:

• гидравлический двигатель с двумя роторами;
• шестеренный насос для подачи пенообразователя;
• коробка передач с синхронизирующими шестернями;
• линия промывки шестеренного насоса с фильтром тонкой очистки;
• линия всасывания пенообразователя;
• трехходовой кран;
• линия нагнетания пенообразователя в воду.

К основным преимуществам дозатора турбинного осевого относятся:

• точность дозирования (насос для подачи воды расположен на той же линии с двумя валами, что и водяной двигатель (турбина), и вращается с той же скоростью).
• простота в дизайне - делает его идеальной технологией дозирования для систем с переменным расходом.
• возможность промывки и испытания - на всасывающем трубопроводе линии подачи пены установлен трехходовой клапан. При обычном использовании, наличие трехходового крана,позволяет насосу пены забирать пену из соответствующего резервуара, но также его можно настроить для изоляции резервуара и обеспечить доступ воды из входного отверстия тем самым позволяя промывать или тестировать дозатор.
• легкость монтажа – данное устройство может быть установлено в любом положении в горизонтальных или вертикальных системах трубопроводов и может быть подключены к любому типу резервуара для хранения пены.
• современные технологии – для дозатора используется гибкий, устойчивый к истиранию материал лопасти, который предает агрегату уникальные характеристики износа.
